Studienbuch 'System-FMEA'

---

Nachdem alle Funktionszusammenhänge geklärt sind, kann mit der Fehleranalyse fortgefahren werden. Fehlfunktionen (Fehler) sind dann gegeben, wenn Systemelemente Funktionen nicht oder nur unzureichend erfüllen. Fehlerursachen finden sich im Bereich der inneren Funktionen des Systemelements, hierarchisch untergeordneten Systemelementen und/oder in Systemelementen, die über Schnittstellen Funktionsbeiträge liefern (siehe Abbildung 1).

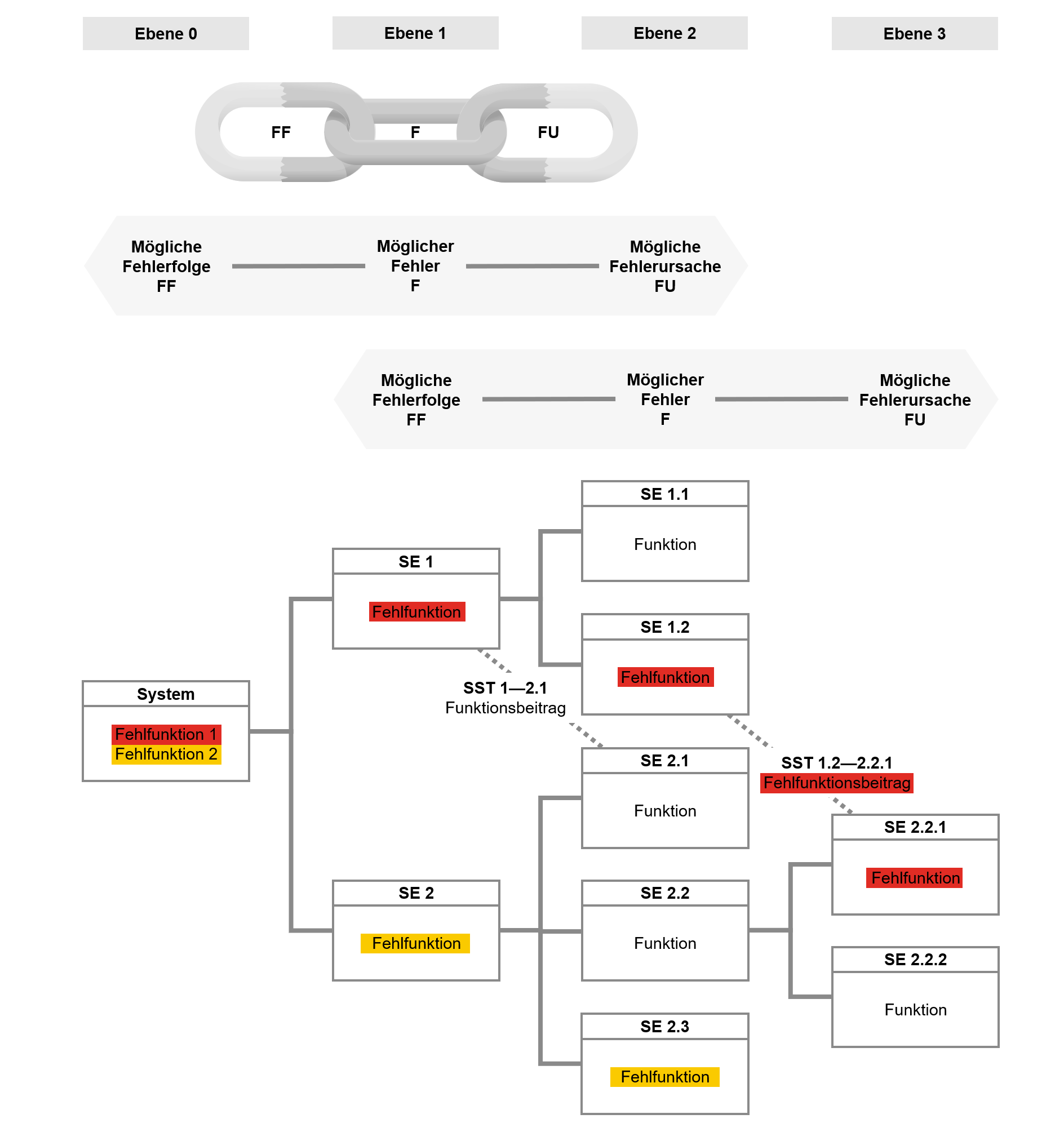

Mit dem jetzt vorliegenden Kenntnisstand können alle möglichen Fehler (F) durch Betrachtung der Fehlerursachen (FU) und Fehlerfolgen (FF) zu Kausalketten verknüpft werden. Kausalität bezeichnet die Beziehung zwischen Ursache und Wirkung. Die Fehlerursache bewirkt den Fehler und dieser wiederum die Fehlerfolge. Das Aneinanderhängen dieser beiden Ursache-Wirkungsbeziehungen ergibt die kleinstmögliche Kausalkette, symbolisch dargestellt in folgender Abbildung.

In Abbildung 2 wird angedeutet, dass ein Fehler auf Ebene 1, welcher sich im Gesamtsystem als Fehlerfolge auswirkt, seine Ursache in einem Systemelement auf Ebene 2 hat. Im Beispiel können über die Ebenen 0, 1 und 2 zwei Kausalketten gebildet werden – jeweils entlang der rot und gelb markierten Fehlfunktionen.

Eine weitere Kausalkette verläuft durch die Ebenen 1, 2 und 3, mit dem Fehler bei SE 1.2. Der Fehler ist in diesem Beispiel gleichzeitig die Fehlerursache für den Fehler bei SE 1, man spricht von einer Überlappung zwischen Kausalketten. Durch Überlappungen sind kürzere Kausalketten miteinander zu längeren Kausalketten verbunden. Auf dieses Thema wird in Kapitel 5 Überlappungen im System (Produkt, Prozess) gesondert eingegangen.

Die weiteren Arbeitsschritte Risikobewertung und Optimierung werden mittels FMEA-Formblatt durchgeführt. Es ist sinnvoll für jede Funktion bzw. Kausalkette ein Formblatt anzulegen, wobei die Zuordnung zum System durch die Systemelementnummer eindeutig gegeben ist. Die Inhalte des FMEA-Formblatts werden zunächst beschrieben und danach die noch fehlenden Arbeitsschritte erläutert.
