2.1
1. Arbeitsschritt: Auflösung des Systems (Produktes) in Systemelemente
Die Systemstruktur zeigt alle Systemelemente (SE) in einer hierarchischen Ordnung, die auch eine logische Zuordnung der Funktionsbeiträge ermöglicht.

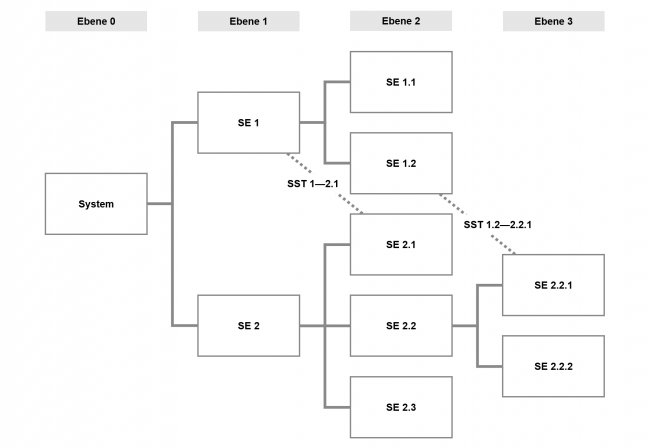

Abbildung 1: Systemstruktur (Produkt)
In der Ebene 1 (Spalte) zeigen sich zwei Baugruppen (SE 1, SE 2), die gemeinsam alle Funktionen des Systems auf Ebene 0 erfüllen. In der Ebene 2 finden sich sowohl eine Unterbaugruppe (SE 2.2) als auch mehrere Bauteile (SE 1.1, SE 1.2, SE 2.1, SE 2.3), die im Zusammenwirken wiederum alle Funktionen des Gesamtsystems erfüllen. In der Ebene 3 sind zwei Bauteile (SE 2.2.1, SE 2.2.2) eingeordnet, die Funktionsbeiträge für die Unterbaugruppe SE 2.2 liefern.
Die Strukturierung zeigt auch Schnittstellen (SST), die z. B. bei formschlüssigen Verbindungen wie „Schraube/Mutter“ oder Dichtungen wie „Lauffläche auf Welle/Dichtlippe eines Wellendichtringes“ ergeben.
Je nach Wahl der Systemelementgrenzen, werden Systemelemente in mehrere Teile zerlegt. Beispiele hierfür sind Kabel, Rohrleitungen oder Schweißnähte. Ebenso sind Schnittstellen (Verbindungsstellen) für Datenflüsse oder Flüsse von Hilfsstoffen wie Schmieröl oder Druckluft zu beachten.
